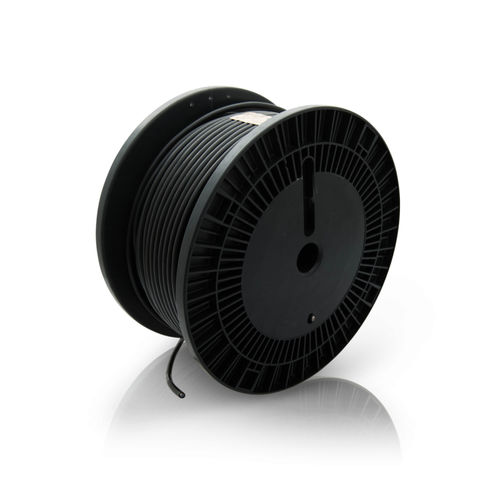

Câble NMEA 2000® A2K-BULK-100M

marinpour radio

Créez ou étendez un backbone NMEA 2000 de longueurs flexibles pour s'adapter à toute installation. Le câble NMEA 2000 Bulk Lite d'Actisense est disponible en bobines de 100 mètres et est idéal pour être utilisé avec le bloc réseau rapide QNB-1 d'Actisense ou les connecteurs de terrain (FFC). Le câble NMEA 2000 comprend cinq fils dans un seul câble étanche : les fils d'alimentation et de terre, deux fils de signal (données) et un fil de drainage. Le fil de drainage se connecte au blindage du câble qui protège les fils de signal, d'alimentation et de terre des interférences radioélectriques (RFI) externes et contribue à réduire les émissions de RFI du câble. Le câble NMEA 2000 Lite peut être utilisé pour créer une dorsale d'une longueur maximale de 100 mètres. Si la longueur de l'épine dorsale requise dépasse 100 mètres, le centre du bus peut être prolongé avec du câble NMEA 2000 mini afin de maintenir les sections Lite extérieures dans la limite des 100 mètres. La longueur maximale autorisée d'un câble de descente (distance par rapport à la dorsale) est de 6 mètres. Il est important de limiter chaque longueur de câble de descente au minimum requis, car le total de toutes les longueurs de câbles de descente ne doit pas dépasser 72 mètres. Pour aider à respecter cette limite, Actisense propose des ensembles de câbles de descente de différentes longueurs, de 0,25 à 6 mètres. La gamme Actisense de connecteurs et de câbles NMEA 2000 a été conçue en utilisant nos connaissances spécialisées en interconnexion et NMEA. Câble Matériau de la tresse - cuivre étamé 37 AWG Couverture de la tresse - 65% minimum Matériau de la gaine - 0,8 mm nominal PVC, noir Diamètre extérieur de la gaine - 6,85 mm ±0,254 mm Tension nominale 300V DCR global - (tresse + ruban + drain) - 3.2Ω / 1000ft (10mΩ/M) Longueur de la bobine - 100m Poids de l'enrouleur (brut) - 7.26kg Paire d'alimentation Conducteur - 22 AWG (cuivre étamé 19 brins) Isolation - 0,3mm Nom. PVC
