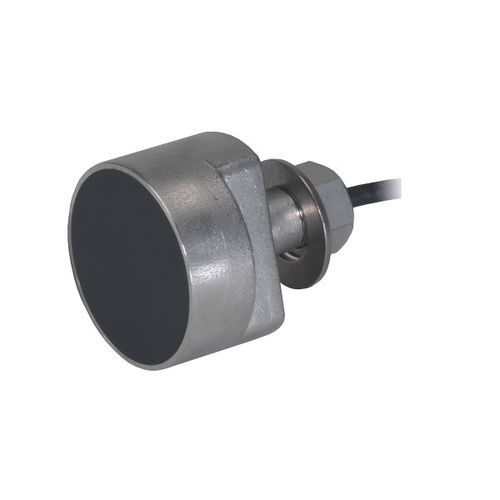

Capteur de profondeur EchoRange™ 200 kHz Smart™

pour bateau

Les capteurs Smart™ d'Airmar sont dotés d'une microélectronique intégrée qui traite la profondeur et la température à l'intérieur du capteur qui peuvent être instantanément affichées sur n'importe quel appareil acceptant les données NMEA. La technologie EchoRange transfère les données NMEA 0183 en temps réel vers un ordinateur via la norme RS422. En plus de l'interface bidirectionnelle NMEA 0183, une interface secondaire en transmission seule avec un protocole propriétaire utilisant RS485 est disponible pour les OEMs. L'utilisateur peut obtenir des données détaillées sur l'enveloppe de l'écho qui peuvent être affichées sous la forme d'une onde analogique. L'enveloppe de l'écho est une série temporelle de 900 points de l'amplitude de l'écho. En analysant la forme de l'enveloppe de l'écho, des informations indiquant le type de fond marin sont révélées. Applications Systèmes d'inspection de l'affouillement des ponts Levés hydrographiques portables Dragage Drones de surface autonomes Hydrodrones Caractéristiques Profondeur et température Fréquence de 200 kHz Émetteurs-récepteurs embarqués Traitement numérique du signal Sortie de données NMEA 0183* Configurable par l'utilisateur, pour économiser la bande passante Contrôlez la plage de profondeur et la résolution du taux de ping, en utilisant le mode automatique ou les capacités de réglage manuel Submersible jusqu'à 10M La conception du boîtier offre une grande flexibilité dans les types de montage - Montage portable pour l'installation sur une perche - Montage sur le tableau arrière (avec un support en option) - Montage sur la coque (à l'intérieur ou à l'extérieur de la coque) Doté de la technologie de capteur Smart™ d'Airmar Spécifications Poids du transducteur : 1,3 kg (3 lb.) Varie en fonction de la longueur du câble Profondeur : Lecture minimale : 0.4 m (15"), limitée en mode manuel par la largeur d'impulsion Lecture maximale : 200 m (656'), limitée en mode manuel par la fréquence des ping Résolution de l'affichage : 10 mm (0,4") Température de l'eau : Plage de fonctionnement : -5 à 60°C (23 à 140°F) Plage de stockage : -30 à 70°C (-22 à 158°F)
