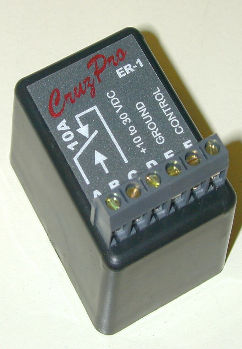

Interrupteur de bateau ER-1

pour circuit électriqueavec alarme

ER-1 Commutateur de relais externe Le commutateur de relais externe ER-1 peut être connecté à la sortie "alarme externe" de nombreux instruments CruzPro et utilisé pour commuter des charges de courant élevé avec les contacts de relais normalement ouverts et normalement fermés. La résistance d'entrée de la ligne de commande est de 10 000 ohms minimum et une tension de commande comprise entre +3,5 et +12 VDC peut être utilisée pour commuter le relais de OFF à ON. L'interrupteur de relais externe est alimenté par 12 ou 24 VCC et ne consomme généralement que 0,035 A lorsque le relais est allumé et presque pas d'alimentation lorsque le relais est éteint. Schéma de raccordement ER-1 pour les appareils des séries CruzPro 25/30/35/55/55/60 et 65 Schéma de raccordement ER-1 Raccordement du module relais externe CruzPro ER-1 aux instruments de 110mm Cliquez ici pour aller à la page ER-1 Schéma de connexion du relais externe ER-1 Raccordement du capteur de lumière CruzPro DI-31 au module relais externe ER-1 pour réaliser une commande d'éclairage d'ancre activée la nuit Cliquez ici pour aller à la page ER-1 Schéma de raccordement du relais externe ER-1/DI-31
