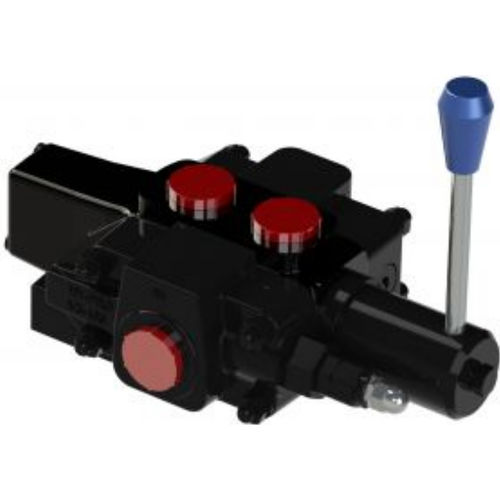

Vanne hydraulique V3-100 3/4"

sectionnellepour bateau

Les vannes sectionnelles Hy-Pro V3-100 G3/4 sont un standard dans les applications de treuil dans l'industrie maritime. Il existe des options de contrôle pour le levier rotatif ou le contrôle du débit de dérivation en conjonction avec un excellent dosage du tiroir pour contrôler précisément la vitesse du treuil. Les vannes sont dotées d'une protection environnementale des composants externes et internes afin de résister aux conditions difficiles sur le pont. La vanne V3-100 est adaptée à des débits allant jusqu'à 100 L/min à 250 bars. Le levier rotatif Hy-Pro a été développé spécifiquement pour permettre à l'opérateur de contrôler avec précision les moteurs et les cylindres. Le levier pivote sur un arc de 180° et fonctionne grâce à une molette qui convertit l'action rotative du levier en un mouvement axial de la bobine. Le mécanisme de centrage est doté d'un dispositif d'arrêt par friction qui maintient la bobine au point mort puis maintient la position sélectionnée. Options disponibles : Couverture d'entrée : Orifices latéraux ou supérieurs, avec ou sans soupape de décharge. Couvercle de sortie : Orifices latéraux ou supérieurs, avec ou sans orifice de report de pression (PCO). Bobines : Configuration du moteur (P, A et B à T) ou du cylindre (P à T, A et B bloqués). Débit nominal : 100 l/min Pression maximale, orifice de service : 250 bar Pression maximale, orifice d'entrée : 250 bar Contre-pression maximale, orifice de sortie : 35 bar Evaluation de l'intérim : minimum : -20°C Cote de l'intérimaire : maximum : +65°C Fuite de bobine à 210 bar à 20ºc : <6cc/min Des taux de fuite plus faibles sont disponibles en fonction de l'application - contactez le service technique de HyPro pour plus d'informations Poids : 7,5 kg Hydraulique à base de minéraux : ISO VG37 Filtration (minimum) : 25 microns Matériel Corps - fonte : BS1452-250 Levier : Bronze au manganèse CZ114 Crampons M8 : M/F45T Couple de serrage des crampons : 13,5 Nm Scellés : Nitrile
