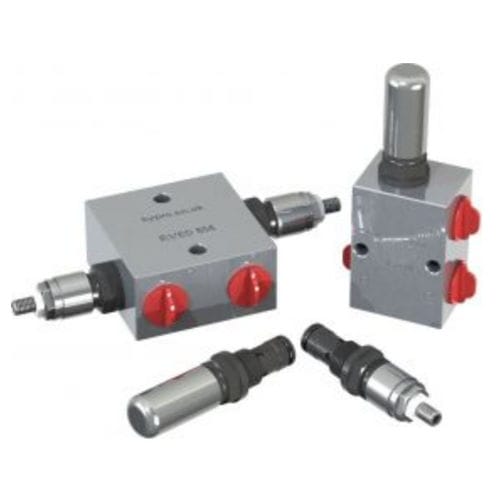

Vanne cartouche RV60D G1/2

hydrauliquepour bateau

RV60D Soupape de décharge à action directe G1/2 60 lpm CODE:RV60D G1/2 La soupape de décharge de 60 l/min est une soupape à cartouche à action directe. Elle est utilisée dans une gamme de manifolds montés en ligne avec 3 ou 4 orifices G1/2 ou comme cartouche autonome à incorporer dans votre manifold. Le collecteur à deux lignes avec deux cartouches est couramment utilisé pour éviter les chocs dans les moteurs hydrauliques et les vérins d'équerre. Les réglages sont effectués à l'aide de la vis sans tête et de l'écrou de blocage, qui peuvent être équipés d'un bouchon inviolable en option. Le RV60D est une valve à cartouche à action directe avec une réponse rapide, des performances stables et de bonnes caractéristiques d'hystérésis. Le piston en acier trempé et le joint en Viton offrent une longue durée de vie avec un haut degré de tolérance à la saleté. Elle est fournie sous forme de cartouche pour être incorporée dans votre collecteur ou dans une gamme de collecteurs à cartouche simple ou double. Performance Débit nominal : 60 l/min Pression maximale : 250 bar Plage de réglage à 40 lpm 25 à 250 bar Température nominale : minimum -20ºC Température nominale : maximum +65ºC Ports multiples : G1/2 Taux : (40L/min) 25 bar par tour Huile recommandée : Huile hydraulique à base minérale ISO VG37 Filtration (minimum) : 25 microns Matériel Corps : Nitrotec NQ3 Piston : norme BC durcie 0,19 Capsule : Nitrotec NQ3 Manifeste : Aluminium BS 1490 Couple de serrage : 1,4 kgm (10 lb/ft) Sceaux : Viton réciproque Scellés : nitrile statique Couple d'installation Cartouche : 27 Nm Contre-écrou : 8 Nm Poids RV60DSNC 0,13 kg RV60DSNM3 0,44 kg RV60DSNM4 0,73 kg Remarque : sauf demande contraire, les soupapes de sûreté sont réglées sur "ouverture totale" à 20 lpm / Shell Tellus 37 / 30 à 40 degrés C.
