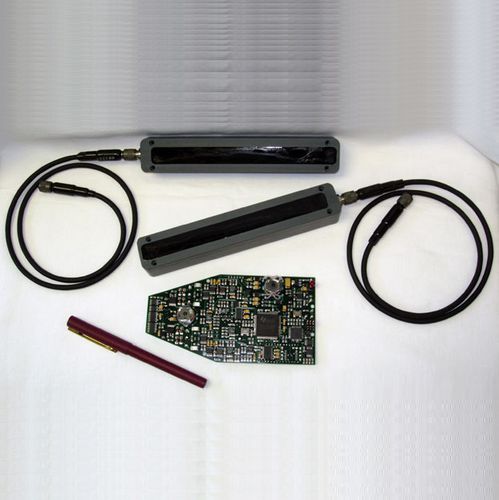

Sonar pour ROV

à balayage latéral

Spécifications du matériel sous-marin Interface Interface série RS-232 @ 115,2 kbps (ou RS-485 en option) Fréquence 330 kHz / 800 kHz Largeur du faisceau du transducteur 330 kHz : 1.8° x 60° 800 kHz : 0.7° x 30° Résolution de la portée Affichage des deux côtés : Échelle de portée ÷ 250 Affichage sur un seul côté : Echelle de mesure ÷ 500 Alimentation 10 - 16 VDC à 300 mA max Dimensions de l'électronique Voir le dessin Dimensions du transducteur Voir le dessin Poids dans l'air Transducteurs : ~300 g (0.7 lbs) chacun (avec queue de cochon de 24") Électronique : ~70 g (0,2 lbs) Spécifications du logiciel Win881ss.exe v4.00 Système d'exploitation Windows™ XP, Vista, 7, 8, 10 Modes Side Scan Échelles de portée 15 m, 30 m, 60 m, 90 m, et 120 m (50', 100', 200', 300', et 400') Format du fichier (nom du fichier).81s Entrée GPS (4800, N, 8, 1) Formats NMEA 0183 : GLL, GGA, VTG, RMC Configuration minimale recommandée pour l'ordinateur Pentium 100 MHz 16 MO DE RAM 1 Go de disque dur Graphisme 800 x 600 x 256 couleurs Informations pour la commande Unité 330 kHz / 800 kHz avec transducteurs montés à distance avec queue de cochon 24"* 881-000-157 *Note : Différentes configurations de connecteurs/câbles sont disponibles et doivent être spécifiées lors de la commande. Option RS-485 -007 Transducteurs montés à distance avec connecteur* Option -026 *Note : Diverses configurations de connecteurs/câbles sont disponibles et doivent être spécifiées lors de la commande. Transducteurs à montage à distance avec connecteur* Option -027
