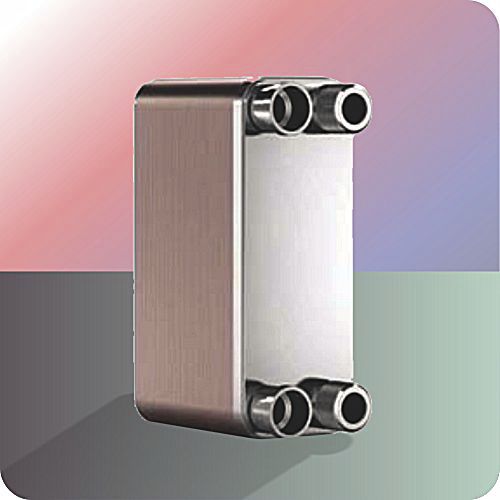

Échangeur de chaleur à plaques SPB / SPBT series

Série SPB & SPBT L'échangeur de chaleur compact à plaques brasées (BPHE) est construit comme un ensemble de plaques de canaux ondulés avec un matériau de remplissage entre chaque plaque. Pendant le processus de brasage sous vide, le matériau de remplissage forme un joint brasé à chaque point de contact entre les plaques, créant ainsi des canaux complexes. Le BPHE permet de rapprocher des milieux à différentes températures, séparés par des plaques de canal qui permettent de transférer la chaleur d'un milieu à l'autre avec une très grande efficacité. Le concept est similaire à l'ancienne technologie des plaques et des cadres, mais sans les joints et les parties du cadre. simple, flexible, rentable Les plaques de canaux forment des circuits séparés pour chaque média. Le nombre, le type et la configuration des plaques de canal sont faciles à varier pour obtenir les caractéristiques thermiques requises. Dans une configuration à passage unique, les deux flux sont continus à travers chaque plaque de canal. Dans une configuration à deux passages, les deux flux sont redirigés par des plaques de canal spéciales pour donner l'équivalent de deux unités connectées en série. En plus des configurations à un et deux passages, nous offrons une variété d'autres exécutions et de solutions personnalisées. Les flux à l'intérieur d'un échangeur de chaleur peuvent être disposés différemment pour répondre à différents objectifs. Dans ces BPHE, le flux à contre-courant est plus courant car il augmente l'efficacité. Ces BPHE utilisent également un flux co-courant lorsque cela est nécessaire dans des applications telles que les évaporateurs inondés. sur mesure " optimisé et personnalisé. performance " fiable, efficace sur le plan énergétique et rentable. économique " utilisation optimale des matériaux.
