Indicateur pour bateau RUDDER ANGLE SENSOR AND INDICATOR

d'angle de gouvernailnumérique

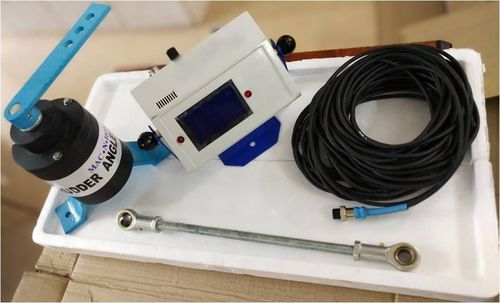

Dispositif utilisé pour indiquer la position actuelle du safran, généralement installé dans la timonerie, les ailes de la passerelle et la salle de contrôle des machines. Le système d'indication de l'angle du gouvernail est séparé du système de pilotage et sert uniquement à l'indication. Il se compose de l'unité suivante 1. Unité de rétroaction des gouvernails L'unité de retour d'information sur le gouvernail transmet les informations sur la position du gouvernail à l'indicateur de position du gouvernail. L'unité de retour d'information sur la gouverne de direction est installée de telle manière que le bras de l'unité de retour d'information suit avec précision le bras de la gouverne de direction. 2. Unité d'affichage de l'indicateur d'angle de barre L'indicateur électronique d'angle de barre affiche la position du gouvernail sur 35 degrés à bâbord et à tribord. Une installation complète se compose des éléments suivants 1.Instrument d'affichage 2.Une unité de rétroaction de gouvernail avec câble de connexion. 3.Une tige de connexion avec des joints à rotule. Caractéristiques : 1.Tension d'alimentation : 12VDC ou 24VDC sélectionnable 2.Installation de gradateur pour la lumière d'affichage. 3.DEL d'indication des limites PORT et STARBOARD Paquet : Unité d'affichage de l'angle de barre-1 No. Unité de capteur avec levier de connexion- 1 jeu Tige de connexion avec roulements d'extrémité et boulons- 1 jeu. Câble avec sertissage d'extrémité pour connexions - 15 mètres (câble de longueur supplémentaire sur demande)
