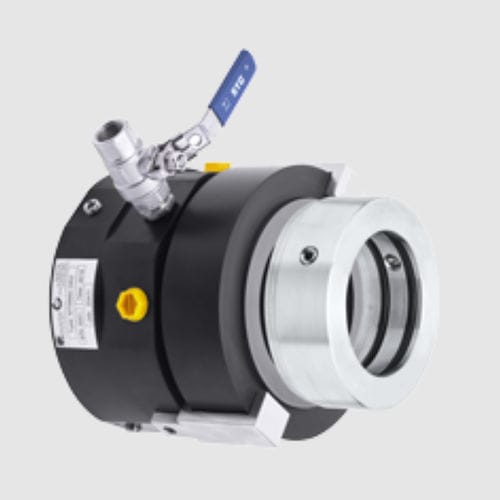

Joint mécanique pour arbre d'hélice MTM990

pour navirepour bateaucontrôle électronique

Le joint d'arbre à hélice MTM990 est le premier dispositif d'étanchéité magnétique pour arbre à hélice au monde. Compact, personnalisable en taille et en configuration, il est le premier dispositif à assurer l'étanchéité entre la partie tournante et la partie fixe par attraction magnétique. Ainsi, la poussée de la partie fixe sur la partie tournante est toujours constante et indépendante du changement de position de l'arbre d'hélice par rapport au tube d'étambot. Le système, contrairement aux garnitures mécaniques à soufflet ou à ressort, ne présente aucune limite d'usure due à la perte d'élasticité. Le boîtier fixe peut accueillir jusqu'à 6 trous radiaux (en option) qui peuvent être utilisés pour connecter : une chasse d'eau supplémentaire, un capteur de température, un capteur de vibration (triaxial), un capteur de pression ou une ligne de ventilation dédiée. La partie fixe, réalisée en techno polymère standard, peut être fixée au tube au moyen d'une série de vis sans tête ou d'un collier de serrage. L'anneau stationnaire peut être fourni en résine graphite (G2) ou en graphite antimoine (G3) et inséré dans un boîtier en acier inoxydable 316. La bague rotative est fixée à l'arbre de propulsion par une série de vis sans tête (jusqu'au diamètre 100) ou par un collier (au-delà du diamètre 100) et est disponible en Duplex ou Super Duplex. Le système de précharge intégré garantit une installation extrêmement facile qui ne nécessite aucune spécialisation particulière. LIMITES D'UTILISATION : D= 70 - 215mm P1= 2 bar T= -30 a + 90°C V= 20 m/s. Mouvement axial : jusqu'à +/- 10,0 mm Mouvement radial : jusqu'à +/- 5,0 mm Mouvement angulaire : jusqu'à 2° MATÉRIAU DES ÉLASTOMÈRES : Epdm (E) Nbr (N) MATÉRIAU DES BRIDES : Aluminium (AL) Acier inoxydable 316 (J1) Duplex (D) Super Duplex (D1) MATÉRIAU DES FACES : Insert en résine carbone graphite (G2)
