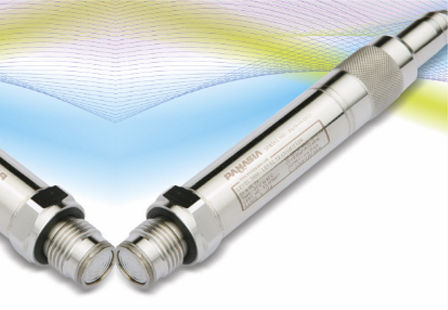

Capteur de niveau LEVEL-3000™

de navirepour ballast

Dans un navire, en plus de la cale dans laquelle la cargaison est chargée, il y a aussi des citernes de ballast qui aident à naviguer en toute sécurité, des tirants d'eau qui font connaître les niveaux d'immersion de l'avant, de l'arrière, bâbord et tribord du navire et divers réservoirs qui sont nécessaires pour maintenir le navire à flot. Le transmetteur de niveau électrique de pression de type LEVEL-3000™ est installé dans les réservoirs et le tirant d'eau d'un navire pour la mesure du tirant d'eau du navire et des niveaux d'eau des différents réservoirs. Selon le principe de fonctionnement de LEVEL-3000™, LEVEL-3000™ est un transmetteur de niveau de pression à fil double composé d'une membrane et d'un amplificateur relié à un fil spécial ventilé à quatre brins. Le transducteur est rempli d'huile spéciale à l'intérieur et possède une jauge de contrainte intégrée de type pont de Wheatstone, qui détecte les variations de pression à la surface de la membrane. Lorsque la pression du liquide, qui est l'objet à mesurer, est appliquée sur la surface de la membrane, la jauge de contrainte subit une contrainte et, par conséquent, la résistance change. Ce changement de résistance est transformé en un courant de 4-20㎃ ou en un signal de communication RS485 via un circuit de traitement de signal analogique, puis LEVEL-3000™ devient compatible avec d'autres émetteurs avec un courant de sortie de 4-20㎃.
