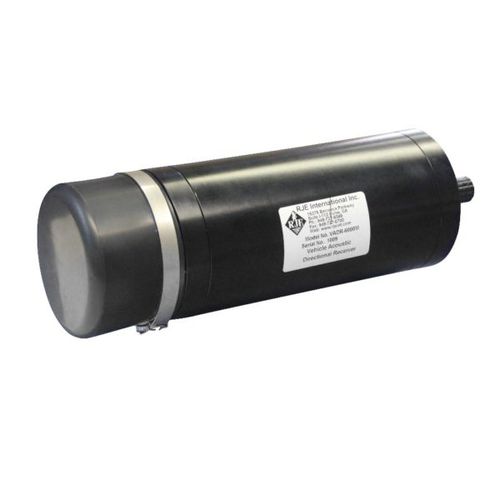

Récepteur sous-marin VADR-6000M

pour ROVacoustiquedirectionnel

Les récepteurs directionnels acoustiques VADR-6000M sont des récepteurs de pinger passifs, petits mais robustes. L'unité aide les opérateurs de ROV et AUV à suivre les sources sonores acoustiques de 8kHz à 45kHz. Les récepteurs utilisent un protocole RS232 pour la communication vers et depuis la surface. Les récepteurs de la série VADR peuvent également suivre les transpondeurs acoustiques ATT-400 et ont des profondeurs opérationnelles de 6 000 m. Mode récepteur Pinger BANDE PASSANTE DE RÉCEPTION 8 à 45kHz par incréments de 100Hz SENSIBILITÉ DU RÉCEPTEUR -100dB ref 1μPa @ 1 mètre Mode Transpondeur FRÉQUENCES DE RÉCEPTION 25, 27, 28, 29, 30, 31, 32, 33, 34kHz FRÉQUENCE D'INTERROGATION 26kHz SORTIE ACOUSTIQUE 190dB ref 1μPa @ 1m SIGNAL ACOUSTIQUE Codé PORTÉE DU SYSTÈME jusqu'à 750m (2,461ft) Hydrophone directionnel LARGEUR DU FAISCEAU 40 ± 5 degrés Conique INDICATION DU RELÈVEMENT 4 BINS : gauche ou droite, 3, 8, 20 ou > 20 degrés PRÉCISION DES ROULEMENTS 5 degrés nominaux dans les BINS 1 et 2 RÉSOLUTION DE L'ORIENTATION 2 degrés Interface de contrôle RS232 9600 bauds, sans parité, 8 bits de données et 1 bit d'arrêt CONNECTEUR 5 broches enfichables sous l'eau LOGICIEL D'INTERFACE Microsoft OS, fourni TENSION D'ENTRÉE 18 à 32VDC, 24VDC nominal Mécanique/Environnement BOÎTIER Aluminium anodisé à couche dure TAUX DE PROFONDEUR 6,000m (19,685ft) POIDS 6.8kg (15lbs) dans l'air/5.5kg (12lbs) dans l'eau DIMENSIONS 12.7cm(Ø) x 28.0cm(L) (5.00in(Ø) x 11.0in(L)) PLAGE DE TEMPÉRATURE DE FONCTIONNEMENT -18°C à 43°C (0°F à 110°F)
