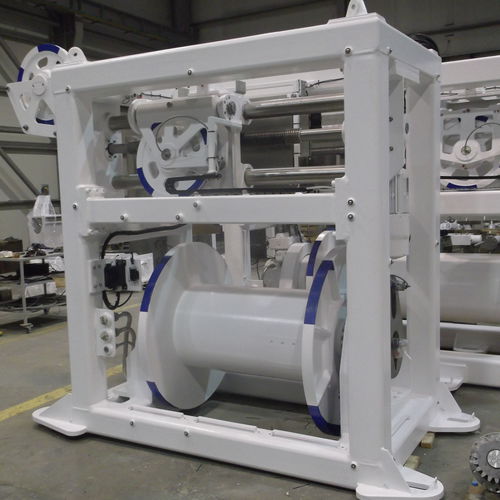

Treuil pour navire MULTIFUNCTIONAL

de recherche océanographiqueà entraînement hydraulique

2.Fiche technique 5Te - 3000m Poids sans câble 3200 Kg Diamètre du câble 11,43 mm Capacité 3000 m Vitesse de la ligne - Première couche 50 m/min Vitesse de la ligne - Couche supérieure 90 m/min WLL - Première couche 2545 Kg WLL - Couche supérieure 1500 Kg Frein minimum 1,5 WLL - Première couche 3900 Kg Frein minimum 1,5 WLL - Couche supérieure 2250 Kg Alimentation de l'entraînement hydraulique du treuil nécessaire 200 bar 130 l/min par tambour de treuil Niveau Moteur électrique éolien Puissance requise 1,5 Kw IP56 IE3 380-440V-3 Ph- 50/60 Hz Contrôle proportionnel local Joystick bidirectionnel proportionnel Vent de niveau à angle droit - Vent de niveau à impulsion électrique automatique avec réglage manuel Dimensions (Lxlxh) Empreinte 1260 x 2842 x 2207 mm 1260 x 2735 mm avec option de verrouillage par rotation Bague collectrice Conçue pour accepter Focal 180 ou similaire ne faisant pas partie du champ d'application de la fourniture Principe de fonctionnement : Le tambour du treuil est entraîné directement par un réducteur Bonfiglioli, un moteur hydraulique et une combinaison de valves de charge. Le frein, à sécurité intégrée, est toujours activé par défaut si, pour une raison quelconque, l'alimentation électrique est interrompue ou si le joystick de commande est en position centrale. Le côté opposé à l'entraînement abrite un palier et une bague collectrice. Le vent de niveau à angle droit de 90 degrés est entraîné électriquement par le motoréducteur électrique SEW de 1,5 kW. Le vent de niveau est contrôlé par un PLC, est automatique avec une commande manuelle. Il peut être réglé pour accepter différents diamètres de câble si nécessaire. L'IHM affiche la vitesse de la ligne, la charge de la ligne, la sortie de la ligne et l'entrée de la ligne, avec une surveillance de la charge avec des limites de tension de la ligne sélectionnables par l'utilisateur.
