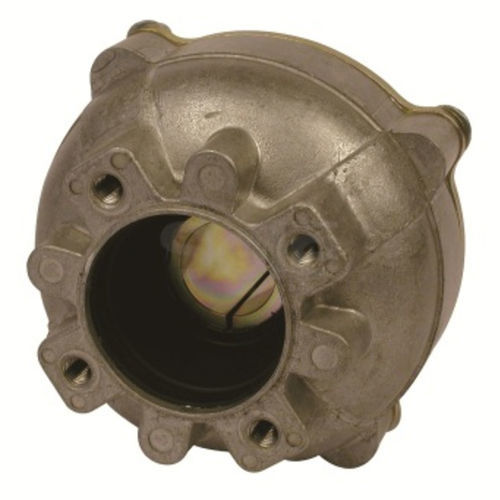

Accouplement mécanique flexible 400 series

pour bateaupour arbre de transmission

Cette connexion flexible résout le problème de l'alignement et du centrage de la ligne d'arbres. En outre, il a l'avantage de faciliter le montage en admettant une tolérance de 2° sur l'alignement et en concentrant l'arbre sur la platine de l'inverseur. (FC= puissance hp x 100 rpm sur l'arbre) Sélection de l'accouplement : 1- Vérification des dimensions : 1.1 L'accouplement DB doit être = à l'inverseur DB. 1.2 L'accouplement F2 doit être = à l'inverseur F2. 2- Vérification de la puissance admissible : 2.1 Puissance de l'accouplement > Puissance du moteur. 2.2 Puissance de l'accouplement = ((N/R)/100) x FC 2.3 N = rpm du moteur. 2.4 R = rapport de l'inverseur. 2.5 FC = valeur de vérification dans le tableau de l'accouplement. Exemple MINI-55 avec TM-345 2:1 1- Vérification des dimensions : 1.1 L'accouplement DB doit être = à l'inverseur DB = 108 mm. 1.2 L'accouplement F2 doit être = à l'inverseur F2 = 11,5 mm. --> 2 options : 40040100 ou 40045100 --> 40040100 FC = 13 --> 40045100 FC = 20 2- Vérification de la puissance admissible : 2.1 Puissance de l'accouplement > Puissance du moteur 52 hp 2.2 Puissance de l'accouplement = ((N/R)/100) x FC 2.3 N = 3000 2.4 R = 2 2.5 FC = 13 ou 20 --> ((3000/2)/100 x 13 = 195 > 52 hp --> OK.
