Connecteur électrique Triton® API 16D
sous-marin12 contacts14 contacts

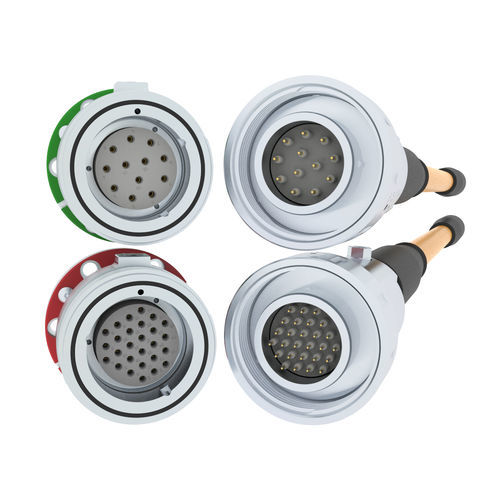

Connecteur électrique - Triton® API 16D - Teledyne D.G.O'Brien - sous-marin / 12 contacts / 14 contacts
Connecteur électrique - Triton® API 16D - Teledyne D.G.O'Brien - sous-marin / 12 contacts / 14 contacts
Connecteur électrique - Triton® API 16D - Teledyne D.G.O'Brien - sous-marin / 12 contacts / 14 contacts - image - 2
Connecteur électrique - Triton® API 16D - Teledyne D.G.O'Brien - sous-marin / 12 contacts / 14 contacts - image - 3
Connecteur électrique - Triton® API 16D - Teledyne D.G.O'Brien - sous-marin / 12 contacts / 14 contacts - image - 4
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
électrique
Domaine d'application
sous-marin
Nombre de contacts
12 contacts, 14 contacts
Autres caractéristiques
de traversée de cloison, surmoulé, PBOF

Description

Les connecteurs Dry-Mate Triton® API 16D peuvent être accouplés à la main et sont conçus pour les systèmes de connexion électrique submersibles devant être conformes à la norme API 16D, où les barrières d'étanchéité permettent de réaliser des tests après l'installation. Chaque jeu de connecteurs comprend un connecteur d'extrémité de câble (CCP) avec un tuyau rempli d'huile à pression équilibrée (PBOF) et un réceptacle de connecteur de bride (FCR) avec un port de test. Toutes les conceptions se caractérisent par l'utilisation de matériaux robustes, y compris les modules électriques surmoulés. Les modules électriques utilisent des plastiques de qualité technique au lieu des matériaux GRE traditionnels afin d'assurer une fiabilité du produit supérieure aux normes industrielles actuelles. Des joints à double barrière sont également utilisés tout au long de la conception, et l'arrière des connecteurs CCP est spécialement conçu pour être suffisamment robuste pour résister au battement des vagues et aux conditions de déploiements répétés. Les configurations actuelles comprennent des versions à 12 voies et à 27 voies. Elles sont toutes fabriquées dans des boîtiers similaires, mais disposent chacune d'un système de clavetage unique, qui empêche l'accouplement de paires mal assorties. D'autres configurations sont disponibles sur demande Caractéristiques principales : ports de test conformes à la norme API 16D : 3e édition Utilisation de plastiques de qualité technique à la place des matériaux GRE traditionnels Combinaisons uniques de clés et de couleurs SPÉCIFICATIONS GÉNÉRALES Profondeur d'eau opérationnelle - 4 572 m (15 000 pieds) Température de fonctionnement - -13°F à +122°F [-25°C à +50°C] (eau de mer) -20°F à +122°F [-29°C à +50°C] (air) Température de stockage - 22°F à +140°F [-30°C à +60°C] Pression de fonctionnement - jusqu'à 460,2 bar [6 675 psi] (orifice d'essai inclus) Pression d'essai - 10 000 psi [689,5 bar] Cycles d'accouplement et de désaccouplement - 100 Interface mécanique - accouplement à sec (accouplement manuel)

---

Ceci est une traduction automatique  (voir l’original en anglais)
