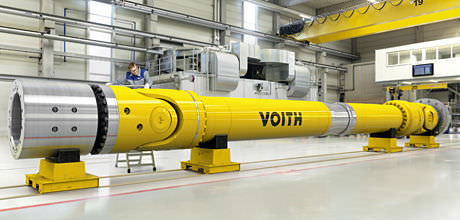

Des axes de joint universel de série d'E sont prévus pour les commandes à rendement élevé avec des couples maximum. Les principaux dispositifs de cette série sont capacité très élevée de couple et accru soutenant la vie.
En comparaison de l'autre série, les joints de série d'E ont la plus grande capacité de couple. Un axe à rendement élevé de joint universel peut être équipé d'un joint d'E aux deux extrémités ou un joint d'E peut être combiné avec un joint de ch. Un axe de joint universel d'E transmet un couple jusqu'à 20% plus grand qu'un axe de joint universel de ch avec le même diamètre commun. La série d'E est idéale si l'espace d'installation est limité.
Nos ingénieurs concevront une solution complète d'entraînement juste pour vous. Ceci signifie que vous obtenez la technologie et les produits d'une source simple : Axes de joint universel, composants de raccordement et systèmes de support d'axe. Ceci épargne le temps et l'argent en établissant votre machine ou système.
Données techniques
Couples avec une charge simple MZ jusqu'au kNm 13.620
Couples avec une charge s'inversante MDW jusqu'au kNm 9.380
Angle de débattement jusqu'à 10°
Diamètre de rotation des joints 580 millimètres - 1.220 millimètres
Raccordements
Brides avec la clef de visage
Brides avec l'accouplement de Hirth
Accouplements rapides
Composants de raccordement pour des laminoirs (wobblers)
Adapteurs
---
