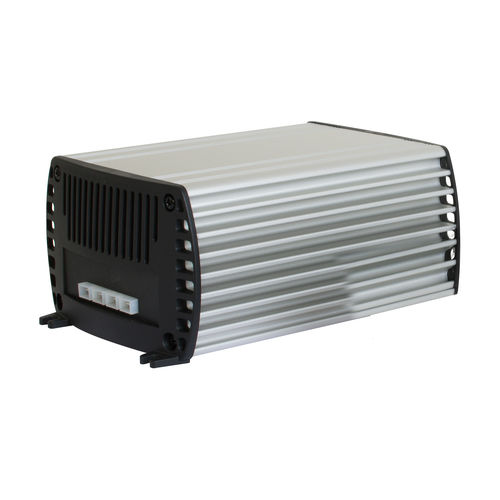

Convertisseur de tension WP-MG 24/24-15-I

DCDCmarin

SPÉCIFICATIONS Type de convertisseur - Step up and voltage stabilizing ENTRÉE Tension d'entrée nominale - 24 VDC Plage de tension d'entrée, spécifications conformes - 20 .. 35 VDC Plage de tension d'entrée, sans erreurs - 0 .. 35 VDC SORTIE Tension de sortie nominale - 12,5 VDC Réglage de la tension - Yes Stabilité en sortie - 3 % Ondulation de tension résiduelle - 1 % Puissance de sortie maximum - 400 W Puissance continue - 360 W Courant de sortie maximum - 16 A Courant de sortie continu à 40°C - 15 A GÉNÉRALITÉS Rendement - >87% Consommation à vide - <25 mA Température ambiante de fonctionnement - -10 °C .. + 40 °C Temperature de stockage - -25 °C .. + 85 °C Humidité en fonctionnement - 95%, sans condensation Isolation galvanique - Yes, 500 VAC Refroidissement - ventilation forcée PROTECTIONS Surcharge / court-circuit - Limited by current sensing Surchauffe, arrêt - Limited power by temperature sensing DONNÉES MÉCANIQUES Connexions entrée/sortie, diamètre maxi sur Faston - 6 mm² Dimensions du boîtier (h×l×p) - 83 x 186 x 133mm Rectangle trous de montage (centre-centre) - Dia 4 mm 91 x 177 Poids - 1.4 kg Indice de protection - IP20 Boitier n° - Frame 8 Matériau du boîtier - aluminium anodisé, capuchons en ABS Couleur du boîtier - RAL 9006 Conforme aux normes suivantes - EN61000-6-3 (EN55022), EN61000-6-2 (EN61000-2/3/4, EN61000-4-3), Directive basse tension 2004/95/CE (EN60335-1), Directive CEM automobile 2004/104/CE, Directive RoHS 2011/104/CE
