GÉNÉRALITÉS

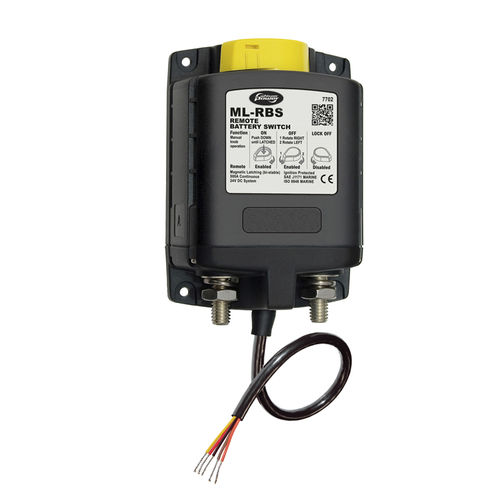

Type - Relais de charge et de couplage automatique 12VDC à verrouillage automatique
Circuit - relais bistable
ENTRÉE
Nombre de batteries - 2
Nombre de positions - 2
Commande manuelle - arrêt verrouillé/marche
I 10 courant de démarrage 10 s - 2500A
I 60 courant de démarrage 1 min - 1100A
I 300 courant de crête 5 min - 700A
I C charge continue - 500A
Tension maximale - 32VDC
Tension du circuit de commande - 20,2 .. 32,9VDC
Consommation en veille - < 40mA
Consommation pendant charge - < 7 A
Commande déportée pendant charge - 100 mA
Couplage automatique des batteries lorsque les tensions mesurées sont: - supérieures à 27,0V/26,0V pendant 30/90 secondes
Séparation automatique des batteries lorsque les tensions mesurées sont: - inférieures à 19,2V (verrouillage soustension) / inférieures à 24,7V pendant 10s / inférieures à 25,5V pendant 30s / supérieures à 32,4V (verrouillage surtension)
GÉNÉRALITÉS
Température ambiante de fonctionnement - -20ºC .. +40ºC
Température de stockage - -25ºC .. +85ºC
Humidité en fonctionnement - 95%, sans condensation
Commutations sous tension - 100 000 cycles
DONNÉES MÉCANIQUES
Bornes de connexion - M10
Longueur de la tige - 23 mm
Couple maximum de serrage - 15,5 Nm
Matériau de la tige - cuivre étamé
Largeur du boîtier - 95,25 mm
Hauteur du boîtier - 138,94 mm
Profondeur du boîtier - 51,56 mm
Poids - 0,8 kg
Rectangle de montage (centre-centre) - 114,3 × 76,2 mm
Vis de montage - 4 mm
Indice de protection - IP66
Couleur du boîtier - RAL 9011 Noir graphite
Espace entre les câbles - 28 mm
Protection contre l'allumage - SAE J1171
Marquages - CE, ISO 8846
