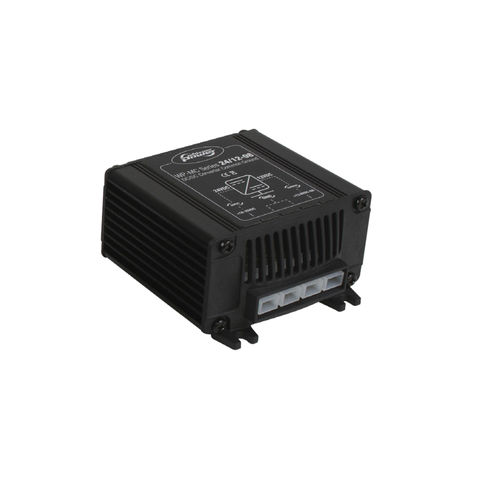

Convertisseur de tension WP-MC 24/12-08

DCDCmarin

SPÉCIFICATIONS Type de convertisseur - Step down and voltage stabilizing ENTRÉE Tension d'entrée nominale - 24 VDC Plage de tension d'entrée, spécifications conformes - 18 .. 35 VDC Plage de tension d'entrée, sans erreurs - 0 .. 35 VDC SORTIE Tension de sortie nominale - 13,8 VDC Réglage de la tension - None Stabilité en sortie - 3% Ondulation de tension résiduelle - 1% Puissance de sortie maximum - 110 W Puissance continue - 110 W Courant de sortie maximum - 8 A Courant de sortie continu à 40°C - 8 A GÉNÉRALITÉS Rendement - >92% Consommation à vide - <5 mA Température ambiante de fonctionnement - -10 °C .. + 40 °C Temperature de stockage - -25 °C .. + 85 °C Humidité en fonctionnement - 95%, sans condensation Isolation galvanique - borne négative commune Refroidissement - convection naturelle PROTECTIONS Surcharge / court-circuit - Yes / fuse Surchauffe, arrêt - non DONNÉES MÉCANIQUES Connexions entrée/sortie, diamètre maxi sur Faston - 6 mm² Dimensions du boîtier (h×l×p) - 50 x 98 x 88 mm Rectangle trous de montage (centre-centre) - Dia 4 mm 58 x 90 Poids - 270 gr Indice de protection - IP20 Boitier n° - Frame 4 Matériau du boîtier - alu / ABS Couleur du boîtier - RAL 9011 Noir Conforme aux normes suivantes - EN61000-6-3 (EN55022), EN61000-6-2 (EN61000-2/3/4, EN61000-4-3), Directive basse tension 2004/95/CE (EN60335-1), Directive CEM automobile 2004/104/CE, Directive RoHS 2011/104/CE
