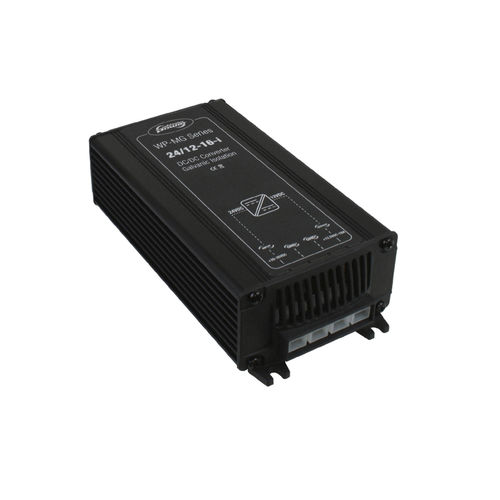

Convertisseur de tension WP-MG 24/12-16-i

DCDCmarin

SPÉCIFICATIONS Type de convertisseur - Stepdown and voltage stabilizing ENTRÉE Tension d'entrée nominale - 24 VDC Plage de tension d'entrée, spécifications conformes - 20 .. 35 VDC Plage de tension d'entrée, sans erreurs - 0 .. 35 VDC SORTIE Tension de sortie nominale - 12,5 VDC Réglage de la tension - Yes Stabilité en sortie - 3 % Ondulation de tension résiduelle - 1 % Puissance de sortie maximum - 200 W Puissance continue - 200 W Courant de sortie maximum - 16 A Courant de sortie continu à 40°C - 16 A GÉNÉRALITÉS Rendement - >87% Consommation à vide - <25 mA Température ambiante de fonctionnement - -10 °C .. +4 0 °C Temperature de stockage - -25 °C .. +85 °C Humidité en fonctionnement - 95%, sans condensation Isolation galvanique - Yes, 500 VAC Refroidissement - ventilation forcée PROTECTIONS Surcharge / court-circuit - Limited by current sensing Surchauffe, arrêt - Limited power by temperature sensing DONNÉES MÉCANIQUES Connexions entrée/sortie, diamètre maxi sur Faston - 6 mm² Dimensions du boîtier (h×l×p) - 50 x 176 x 88 mm Rectangle trous de montage (centre-centre) - Dia 4 mm 58 x 168 Poids - 630 gr Indice de protection - IP20 Boitier n° - Frame 7 Matériau du boîtier - aluminium anodisé, capuchons en ABS Couleur du boîtier - RAL 9011 Noir Conforme aux normes suivantes - EN61000-6-3 (EN55022), EN61000-6-2 (EN61000-2/3/4, EN61000-4-3), Directive basse tension 2004/95/CE (EN60335-1), Directive CEM automobile 2004/104/CE, Directive RoHS 2011/104/CE
