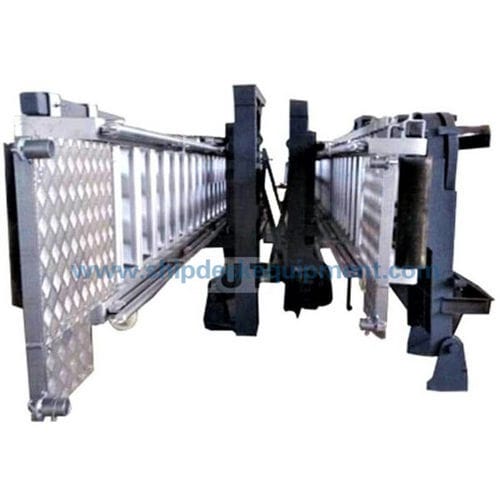

Passerelle pour navire ISO 5488

motoriséeen aluminiumavec main courante

L'échelle de coupée pilote en aluminium de vol simple d'ensemble complet d'OIN 5488 avec la plate-forme fixe est employée sur les navires marchands (à l'exclusion des paquebots) pour permettre à l'équipage et aux pilotes de s'embarquer et débarquer sans risque. Elle se compose de cadre d'échelle, plate-forme supérieure, abaissent la plate-forme, courrier, davier, le dispositif filet de sécurité et tournant, dispositif étroit, balustrade, treuil (treuil de moteur électrique, treuil pneumatique de moto ou treuil manuel). Le treuil est utilisé pour se soulever, pour abaisser l'échelle et pour tourner l'échelle entière avec la plate-forme en position de stockage. Les balustrades sont pliables ou démontables. Spécifications techniques principales : Norme : 5488:2015 d'OIN, résolution A.1045 (27), dispositions pilotes d'OMI de transfert ; Matériel : Acier en aluminium et doux ; Étape : Étape fixe d'arc, anti glissement ; Distance entre les supports : pas plus de 1500 millimètres ; Taille de balustrade : moins de 1000 millimètres également espacés ; Longueur nominale : 3,6 m à 18 m dans des augmentations de 0.6m ; au-dessus de 18 m dans des augmentations de 0,6 m ; Largeur : 600 millimètres ; Les étapes distancent : 300mm et 350 millimètres ; 300 millimètres pour la longueur nominale de pas plus de 18 m, et environ 350 millimètres pour la longueur nominale de plus de 18 M. Angle d'utilisation : 0-55 le degré avec les étapes horizontales, l'échelle fonctionnera sans risque sous un angle de 55° à partir de l'horizontal. Selon les conditions de la résolution A.1045 (27) d'OMI, l'échelle de coupée pilote fonctionnera sans risque sous un angle de 45° à partir de l'horizontal.
